「看板を新しく作りたいけれど、どのタイプが一番効果的なんだろう?」 「古い看板を外したいけれど、ただ壊して捨てるだけでいいの?」 看板は単なる広告物ではなく、建物の外壁に固定された「数・重量のある構造物」です。
この記事では、代表的な4つの看板タイプの施工フローから、安全な撤去・原状回復のポイント、そして集客を最大化するための視認性の設計までを徹底解説します。 ロープアクセスという「自由な足」と、電気工事士の「確かな目」を掛け合わせることで、どのように安全で美しい看板が実現するのか。その舞台裏をのぞいてみましょう。
【種類別】高所看板の設置・施工フロー
看板には様々な種類があって、それぞれ構造的特徴が異なります。施工方法、固定方法、必要な強度計算も全く異なるため、看板のタイプを理解することが、安全な施工の第一歩なんです。
この章では、代表的な4種類の高所看板について、構造・固定方法・施工フローを詳しく解説します。

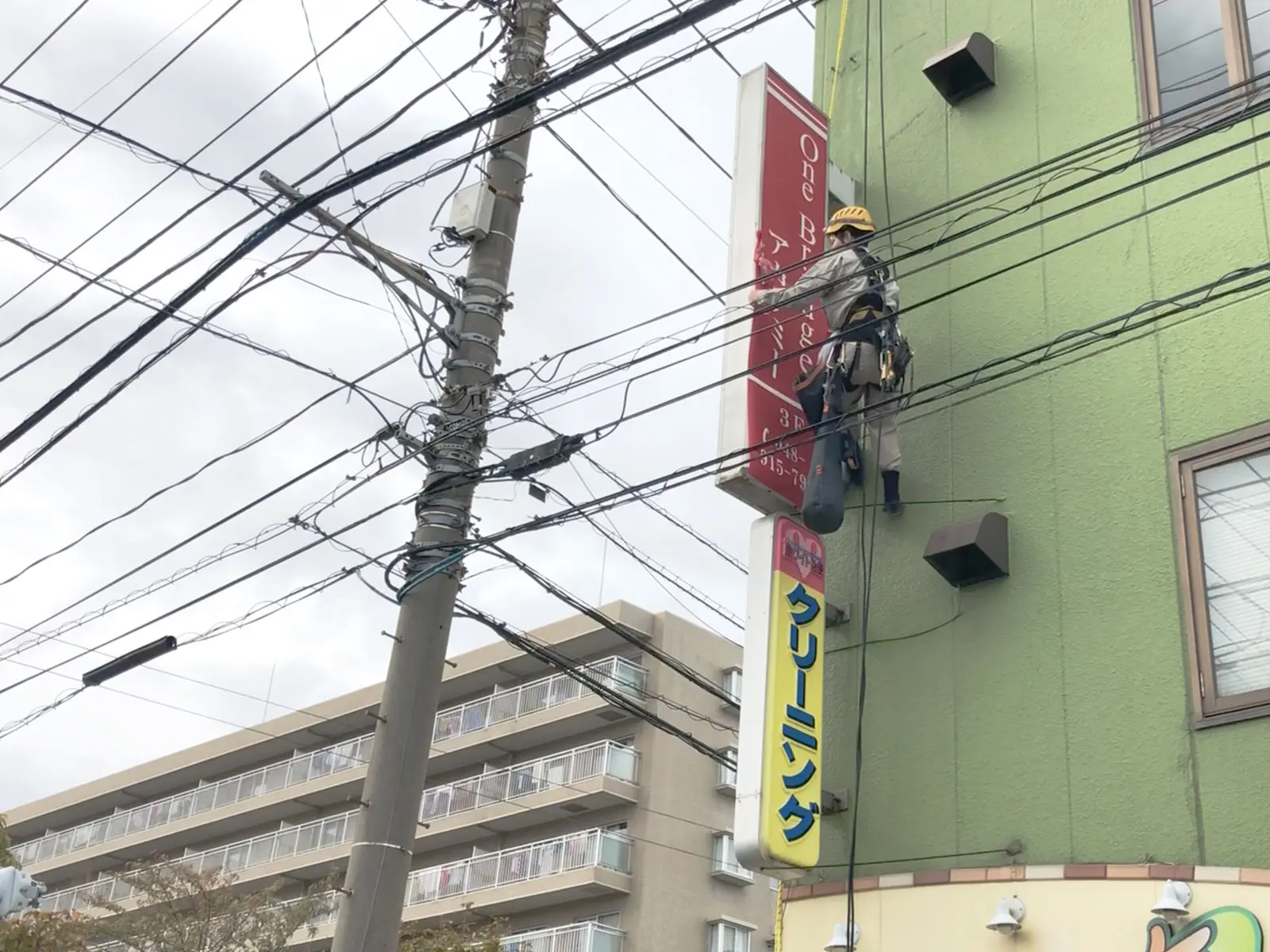

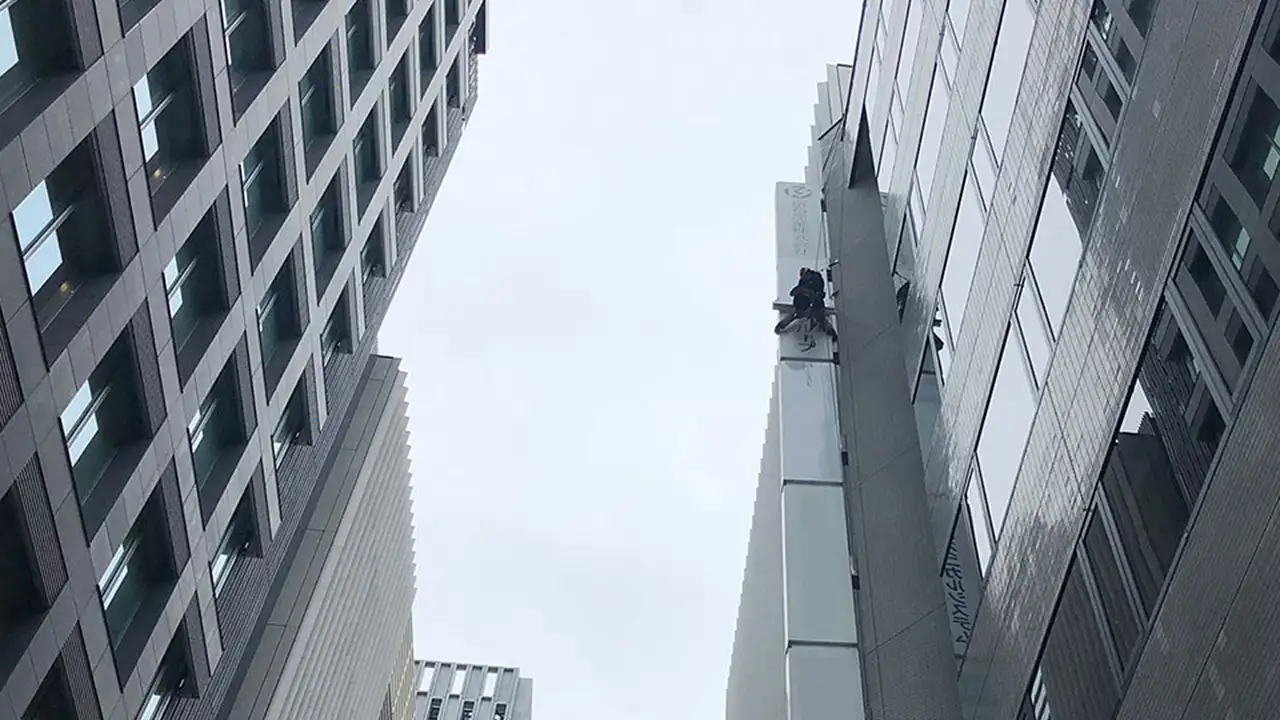

袖看板(突き出し看板)
袖看板は、建物の壁から垂直に突き出すタイプの看板です。通行人や車からよく見えるため、商店街や繁華街で多く使われています。
しかしこの形状は、構造的にはとても厳しい条件になります。
構造的特徴
袖看板の構造は「片持ち梁」
袖看板は、壁面で固定され、先端が空中に突き出す「片持ち梁(かたもちばり)」構造です。
つまり、
- 看板の重さ(約50〜200kg)
- 強風による風圧
- 雪が積もった場合の荷重
といった力を、壁の固定部分だけで支えているのです。
特に怖いのは「風の力」
台風時には、風速30m/s以上になることがあります。
例えば、 横1.2m × 縦0.6m の比較的小さな袖看板でも、
強風時には 約60kg分の力が横からかかります。
さらに、看板が壁から1m突き出している場合、
のと同じような力が、固定部分にかかることになります。この力が繰り返されることで、アンカーや壁材に大きな負担がかかります。
だからこそ、強度設計が重要です
袖看板は、見た目よりもはるかに大きな力を受けています。
そのため私たちは、
- 地域ごとの基準風速
- 看板の大きさや形状
- 取付ける壁の構造
- 安全率(余裕を持った設計)
を考慮して、強度計算を行っています。
「ただ取り付けるだけ」ではなく、安全に長く使っていただくための構造設計が重要なのです。
固定方法
袖看板の固定には、アンカーボルトを使用します。外壁の材質に応じて、適切なアンカーを選定します。
アンカーボルトの種類
1. ケミカルアンカー
RC造(鉄筋コンクリート)やコンクリートブロックに使います。専用の接着剤(エポキシ樹脂)で固定するので、引き抜き強度が高くて(M12で約10〜15kN)、振動に強いのが特徴です。
施工手順は、ドリルで穴あけ(アンカー径+2mm程度)してから、穴内部の清掃(ブロワーで粉塵除去)、接着剤の注入、アンカーボルトの挿入、そして硬化待ち(24時間)という流れになります。
2. オールアンカー(金属拡張アンカー)
RC造や厚みのあるコンクリートに使用します。穴の中で金属が拡張して固定する仕組みで、施工が早い(硬化待ち不要)のがメリットです。ただ、ケミカルアンカーより強度は劣ります。
施工手順は、ドリルで穴あけ(アンカー径と同じ)、アンカーボルトの挿入、ナットを締め付けて拡張部を広げる、という流れです。
3. ALC用アンカー
ALC(軽量気泡コンクリート)パネル用です。ALCは軽量で強度が低いため、専用アンカーが必要なんです。樹脂タイプまたは拡張タイプがあって、荷重が大きい場合はALC内部の鉄骨に直接固定します。
取付金具の強度計算
取付金具は、風圧荷重に対して十分な強度が必要です。
安全率の考え方
安全率:一般的に 2.0〜3.0
(公共施設や大型看板では 3.0以上)
例えば、風圧力60kgfの場合:
アンカーボルト M12(引き抜き強度 1,000kgf)を
2本使用すれば、合計 2,000kgf > 180kgf で十分
施工フロー
袖看板の施工は、以下の手順で行います。
STEP 1:既存壁の構造確認
ロープアクセスで壁面に接近して、外壁の材質(RC造、鉄骨造、ALC、タイル張り)、壁の厚み(コア抜きで確認)、鉄筋の位置(鉄筋探査機で確認)、内部の空洞(打音検査で確認)をチェックします。
ALCパネルの場合、内部に鉄骨がある位置を特定して、鉄骨に直接固定する方法が最も強度が高くなるんです。
STEP 2:アンカー位置の墨出し
看板の取付位置を正確に墨出しします。レーザー墨出し器で水平・垂直を確認して、看板の実寸型紙を作成し壁面に仮止め、型紙上のアンカー位置にマーキングします。
STEP 3:アンカーボルトの施工
ハンマードリルで所定の深さまで穴あけします。ケミカルアンカーなら深さ = アンカー長 + 10mm、オールアンカーなら深さ = アンカー長です。穴あけ後はブロワーで粉塵を除去して、アンカーを施工します。ケミカルアンカーは24時間養生が必要です。
STEP 4:取付金具の設置
アンカーボルトにベースプレートを固定して、シムプレート(調整板)で水平調整します。トルクレンチで規定トルクまで締め付けて本締めします。
STEP 5:看板本体の取付
ロープアクセスで看板を吊り上げて、ボルト・ナットで看板本体を固定します。水準器で水平・垂直を最終調整して、LED照明の配線を接続、看板と壁の隙間をシーリング材で埋めて防水処理します。
施工時間:1日〜1.5日
道路占用許可
袖看板が道路上空に突き出す場合、道路占用許可が必要です。
申請先は、国道・都道府県道なら管轄する道路管理者、市区町村道なら市区町村の道路管理課、私道なら所有者の許可が必要です。
申請書類は、道路占用許可申請書、位置図・平面図・立面図、看板の構造図、周辺の写真が必要になります。
許可条件として、地上からの高さは車道で4.5m以上、歩道で2.5m以上(道路法第32条)、突き出し長さは道路幅の1/3以下(自治体により異なる)、風速40m/sに耐える構造が求められます。占用料は年間数千円〜数万円(自治体により異なる)です。
落下防止対策
袖看板は、万が一の固定部分の破損に備えて、二重の安全対策が必要なんです。
ワイヤーロープによる落下防止
看板本体と壁面をワイヤーロープで接続します。ワイヤー径はφ4mm以上(ステンレス製)を使って、看板本体の吊り金具と壁面のアンカーボルトを接続します。通常時は少したるませて、万が一の落下時に衝撃を吸収するようにします。
定期点検
袖看板は、3年に1回の定期点検が推奨されます。アンカーボルトの緩み確認、取付金具の錆び・腐食確認、看板本体のひび割れ確認、ワイヤーロープの劣化確認を行います。
費用相場
新規設置費用:30〜80万円
内訳
- 看板本体製作費:15〜40万円
- 施工費(ロープアクセス):10〜25万円
- 電気工事費:5〜15万円

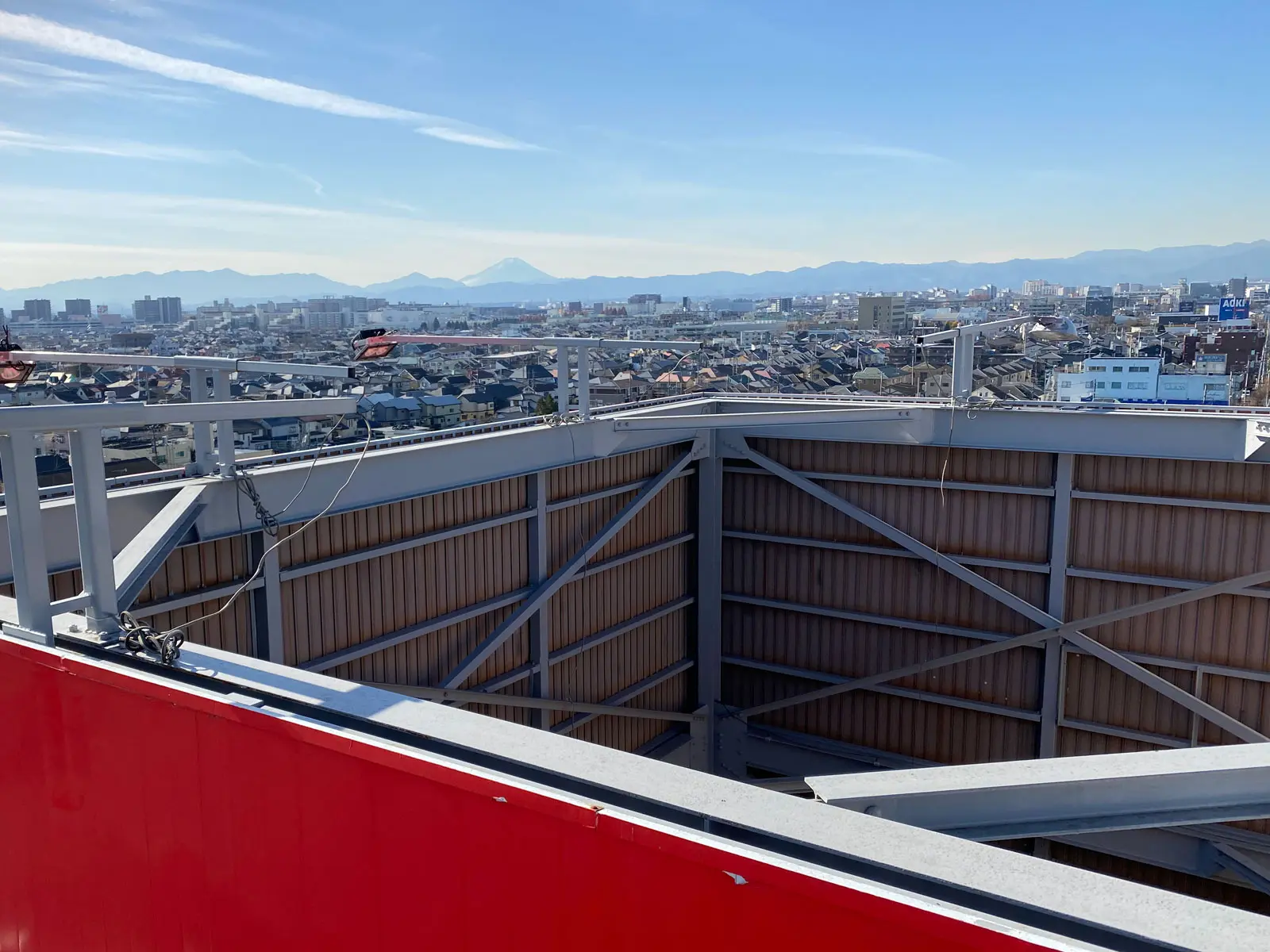

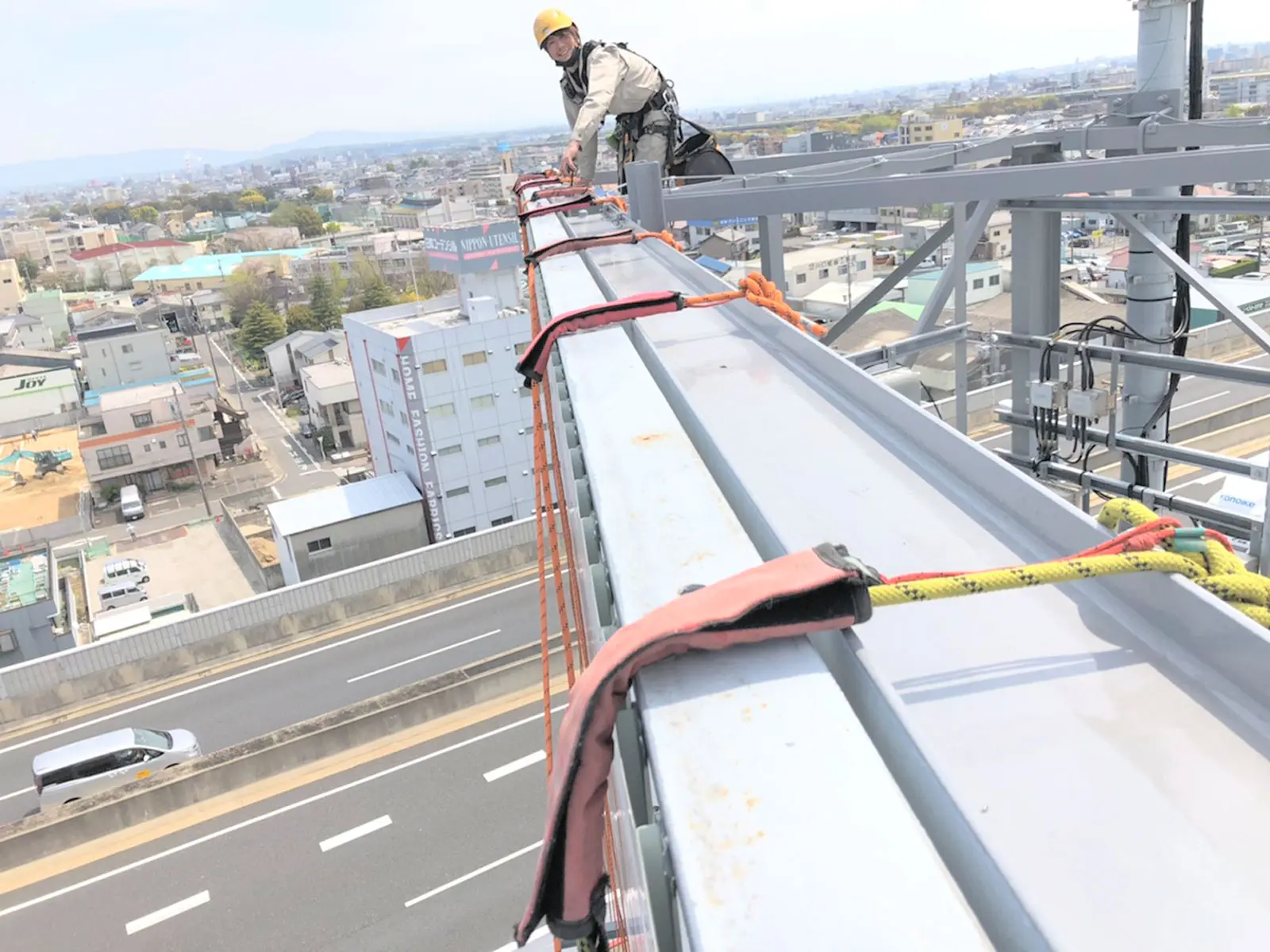

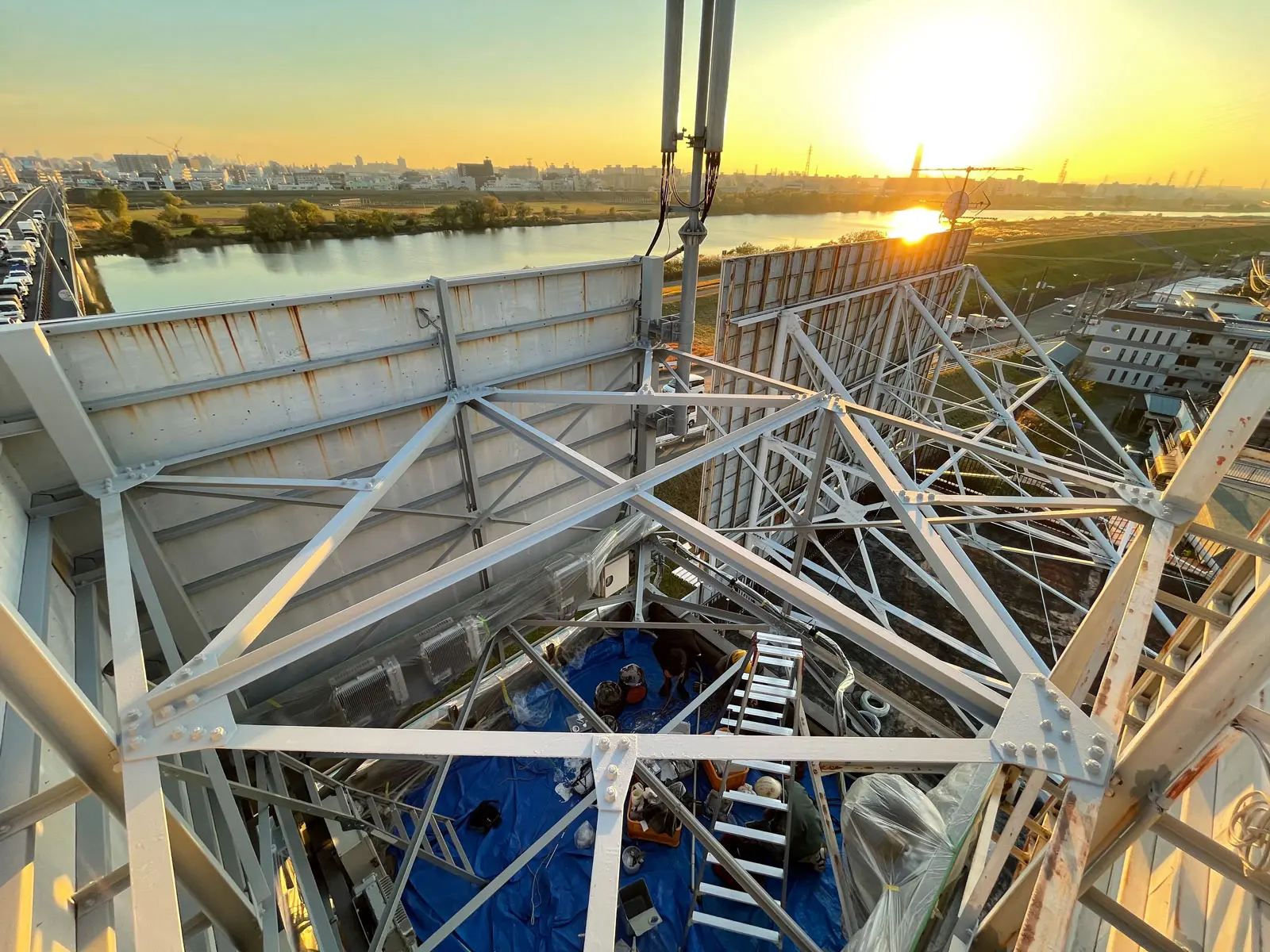

屋上看板(塔屋看板)
屋上看板は、ビルの屋上に設置される大型の自立式看板です。遠くからでもよく見えるため、企業名やブランドを強く印象づける効果があります。
構造的特徴
自立式構造
屋上看板は壁に固定するのではなく、屋上にしっかりとした基礎を設け、その上に自立させる構造です。
支えなければならない力は非常に大きく、
- 看板本体の重さ(約500〜2,000kg)
- 強風による風の力
- 積雪の重さ
- 地震時の横揺れ
といった、さまざまな荷重がかかります。
特に重要なのは「風の力」
屋上は地上よりも風が強くなります。高さが上がるほど風速は増し、地上よりも1.5倍以上になることもあります。
例えば、地上で風速30m/sの強風が吹いている場合、ビルの高さ30m付近では約40m/s近い風になることがあります。
風の力は「風速の2乗」に比例します。つまり、風速が少し上がるだけで、看板にかかる力は一気に大きくなります。
これは、大きな板を高い場所で強風にさらしている状態と同じです。見た目以上に大きな力が加わり、基礎や鉄骨には強い負担がかかります。
だからこそ、構造設計が重要です
屋上看板は高所に設置されるため、地上の看板以上に慎重な構造計算が必要です。
私たちは、
- 地域ごとの基準風速
- 建物の高さ
- 看板の大きさや形状
- 安全率(余裕を持った設計)
を考慮し、安全性を十分に確保した設計・施工を行っています。
屋上看板は企業の顔になる存在です。だからこそ、見えない部分の安全性がとても重要なのです。
固定方法
屋上看板の固定には、基礎工事が必要です。
基礎の種類
1. コンクリート基礎
恒久的な設置や大型看板に使います。鉄筋コンクリート製の基礎(厚さ300mm以上)で、支柱を埋め込んでアンカーボルトで固定します。
注意点は、屋上防水層を貫通させないこと、基礎の下に防水シート・断熱材を敷くこと、基礎周囲の防水処理(立ち上がり防水)が必要です。
2. 重量ブロック基礎
中型看板や、防水層を傷つけたくない場合に使います。コンクリートブロック(500〜1,000kg)を設置して、ブロックと支柱をアンカーボルトで固定します。
メリットは、防水層を傷つけない、撤去時の原状回復が容易なことです。ただ、ブロックの重量で風圧に対抗するため、十分な重量が必要なんです。
支柱の固定
支柱の底部に取付金具(ベースプレート)を溶接して、M16〜M24のアンカーボルトで基礎に固定します。支柱1本あたり4〜8本のアンカーボルトを使用します。
構造計算書の作成
高さ4mを超える看板は、建築基準法の工作物に該当して、構造計算書の作成と工作物確認申請が必要です。
構造計算の内容は、荷重の算定(固定荷重、積載荷重、風圧荷重、地震荷重)、応力計算(支柱の曲げ応力、基礎の転倒モーメント、アンカーボルトの引き抜き力)、断面検定(各部材の断面が十分な強度を持つか確認)です。
構造計算書の作成者は、建築士(一級または二級)、または構造設計一級建築士(大規模な場合)です。
施工フロー
STEP 1:屋上防水層の確認と養生
屋上の防水層を傷つけると、雨漏りの原因になります。施工前に防水層の種類(アスファルト防水、シート防水、ウレタン防水)、防水層の劣化状態(ひび割れ、浮き、破損の有無)を確認して、養生シート・コンパネで防水層を保護します。
STEP 2:基礎工事
コンクリート基礎の場合
基礎の位置を墨出しして、防水層に穴を開けず、基礎の下に防水シートを敷きます。型枠の設置、鉄筋の配筋、アンカーボルトの埋め込み、コンクリート打設、養生(1週間)、型枠の解体、基礎周囲の防水処理(立ち上がり防水、シーリング)という流れです。
重量ブロック基礎の場合
ブロックの位置を墨出しして、防水層の上にゴムシート・コンパネを敷きます。ブロックを設置して、シムプレートで水平調整します。
STEP 3:支柱の立ち上げ
クレーン不要のロープアクセス揚重で支柱を立ち上げて、アンカーボルトでベースプレートを固定します。レーザー墨出し器で垂直を確認して、トルクレンチで規定トルクまで締め付けます。
STEP 4:看板本体の組立・荷揚げ
大型看板は、分割搬入して屋上で組み立てます。ロープアクセスで各パーツを揚重して、支柱に看板フレームを取付、アクリル板・塩ビシートを取付、全てのボルトを規定トルクまで締め付けます。
STEP 5:電源配線
屋上看板の電源は、建物の屋上電源から供給します。屋上電源ボックスから看板までの配線経路を確認して、VCT-Fケーブル(屋外用)を使用、ケーブルクランプで配線を固定、LED照明・トランスの接続、絶縁抵抗測定(0.2MΩ以上を確保)を行います。
施工時間:2〜5日(基礎の養生期間を含む)
強風対策
控えワイヤーの設置
高さ6m以上の看板には、控えワイヤーを設置します。ワイヤー径はφ6〜φ10mm(ステンレス製)を使って、看板の上部と屋上の別のアンカーポイントを接続します。ターンバックル(調整金具)で張力を調整します。
風圧荷重の分散
看板の面積が大きい場合、面板にスリット(通気穴)を設けることで、風圧を逃がす工夫もあります。
大型部材の荷揚げ
屋上看板の施工では、重量のある部材を屋上まで運ぶ必要があります。
クレーン不要のロープアクセス揚重
ロープアクセス技術を使えば、クレーンを使わずに部材を揚重できるんです。屋上の固定点に滑車を設置して、揚重用ロープ(φ12mm以上、強度20kN以上)を準備、複数の作業員で協力して部材を吊り上げ、屋上の作業員が部材を引き込みます。
メリットは、クレーン手配費用が不要(クレーン費用:15〜30万円)、道路使用許可が不要、狭小地でも対応可能なことです。
費用相場
新規設置費用:100〜300万円
内訳
- 看板本体製作費:50〜150万円
- 基礎工事費:20〜60万円
- 施工費(ロープアクセス):20〜60万円
- 電気工事費:10〜30万円
- 構造計算書作成費:10〜20万円(高さ4m超の場合)

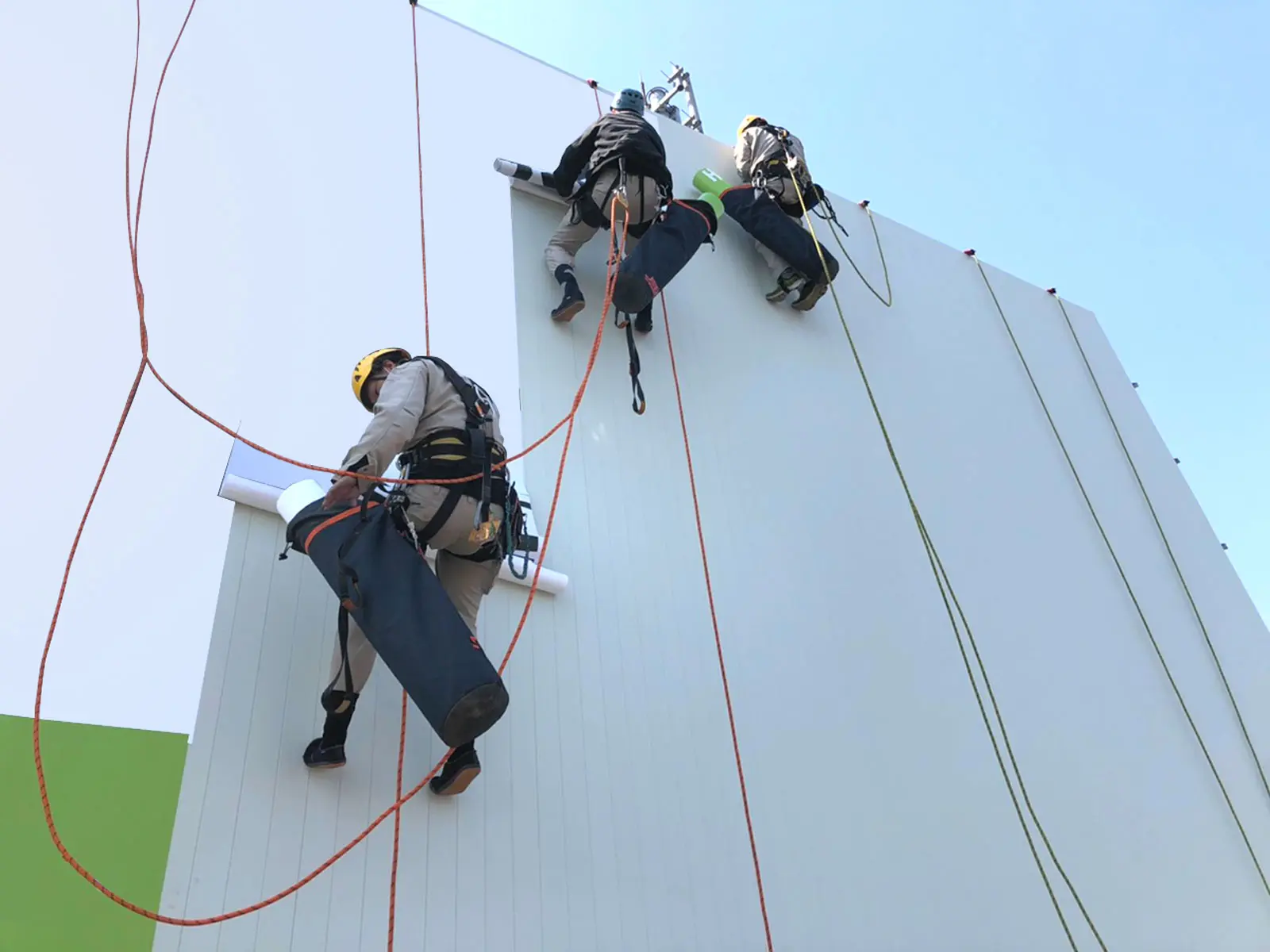

壁面看板(ファサード看板)
壁面看板は、建物の外壁に直接取り付ける看板です。ビルのファサード(正面)に大きく企業名やロゴを表示して、建物の顔としての役割を果たします。
構造的特徴
壁面固定式
壁面看板は、外壁にアンカーボルトで固定します。看板の重量は全て外壁が支えるため、外壁の強度が十分であることが前提です。
受ける荷重は、自重(看板本体の重量で100〜500kg)と風圧荷重(壁面に平行な風による正圧・負圧)です。
壁面看板は、風を正面から受けると押す力(正圧)、背後から受けると引っ張る力(負圧)が発生します。特に負圧は、看板を壁から引き剥がそうとする力なので、アンカーボルトの引き抜き強度が重要なんです。
固定方法
外壁の材質別アンカー選定
1. RC造(鉄筋コンクリート)
ケミカルアンカーまたはオールアンカーを使用します。施工深さは80〜150mm、引き抜き強度はM12で10〜15kNです。
2. ALC(軽量気泡コンクリート)
ALC専用アンカー(樹脂タイプ)を使用します。ALCは強度が低いため、荷重が大きい場合は内部の鉄骨に直接固定します。ALC厚100mm以上であれば、ALC用アンカーで対応可能です。引き抜き強度はM10で2〜5kN(ALCの厚みによる)です。
3. タイル張り
ケミカルアンカー(タイルを貫通してコンクリートに到達)を使用します。施工深さはタイル厚 + コンクリート深さ80mm以上です。タイルのひび割れを防ぐため慎重に穴あけして、タイル目地を避けてアンカー位置を選定します。
分散荷重の考え方
看板の重量を複数のアンカーで分散させることで、1本あたりのアンカーにかかる荷重を減らします。
アンカー本数の計算
安全率:3.0以上
例えば、看板重量200kg、風圧荷重100kg、M12ケミカルアンカー(許容荷重1,000kg)の場合:
→ 最低2本必要(安全を見て4本使用)
施工フロー
STEP 1:外壁の構造調査
φ50mm程度の穴を開けて、外壁の厚み、コンクリート・ALC・タイルの種類、内部の空洞の有無を確認します(コア抜き)。また、打音検査で外壁を叩いて空洞や浮きを確認したり、レーダー式探査機で鉄筋の位置を確認したりします(非破壊検査)。
STEP 2:墨出し・型紙貼付
レーザー墨出しで看板の中心線・水平線・垂直線を墨出しして、看板の実寸型紙を作成します。型紙を壁面に仮止めして位置を確認し、型紙上のアンカー位置にマーキングします。
STEP 3:アンカー穴あけ
防水層を傷つけない技術
外壁には防水層が施工されていることがあります。アンカー穴あけ時に防水層を傷つけると、雨漏りの原因になるんです。
慎重な穴あけとして、ハンマードリルを低速で使用して、振動を最小限に抑え、穴の深さを正確にコントロールします。穴あけ後、内部を目視で確認して、防水層が破損していないか確認します。
STEP 4:取付金具の設置
ケミカルアンカーまたはALC用アンカーを施工して、看板取付用の金具(ブラケット)を固定します。シムプレートで水平を調整します。
STEP 5:看板本体の取付
ロープアクセスで看板を吊り上げて、ボルト・ナットで看板本体を固定し、水平・垂直を確認します。
STEP 6:シーリング処理(防水)
壁面看板の防水処理は、雨水の浸入を防ぐために非常に重要になってきます。
シーリング箇所は、アンカー周辺(アンカーボルトの周囲をシーリング材で埋める)、看板背面の壁との隙間(看板と壁の隙間をシーリング材で埋める)、取付金具周辺(金具と壁の隙間をシーリング)です。
シーリング材の選定として、変成シリコン系(塗装可能、耐候性良好)、シリコン系(耐候性最高、塗装不可)、ウレタン系(弾性あり、耐候性やや劣る)があります。
施工時間:1〜2日
外壁を傷つけないロープアクセス施工
ドリルの振動を最小限に抑える技術
低速・低振動ドリルを使用して、穴あけ時に水を注入してドリル刃を冷却します(冷却水の使用)。小径ドリルで下穴を開けてから本穴を開ける(段階的な穴あけ)ことで、振動を最小限に抑えます。
防水層の確認と修復
万が一、防水層を傷つけた場合は、直ちに修復します。ウレタン防水の補修(ウレタン防水材を塗布)、シート防水の補修(補修用シートを貼付)、アスファルト防水の補修(アスファルト材を塗布)などがあります。
費用相場
新規設置費用:50〜150万円
内訳
- 看板本体製作費:30〜80万円
- 施工費(ロープアクセス):15〜50万円
- 電気工事費:5〜20万円

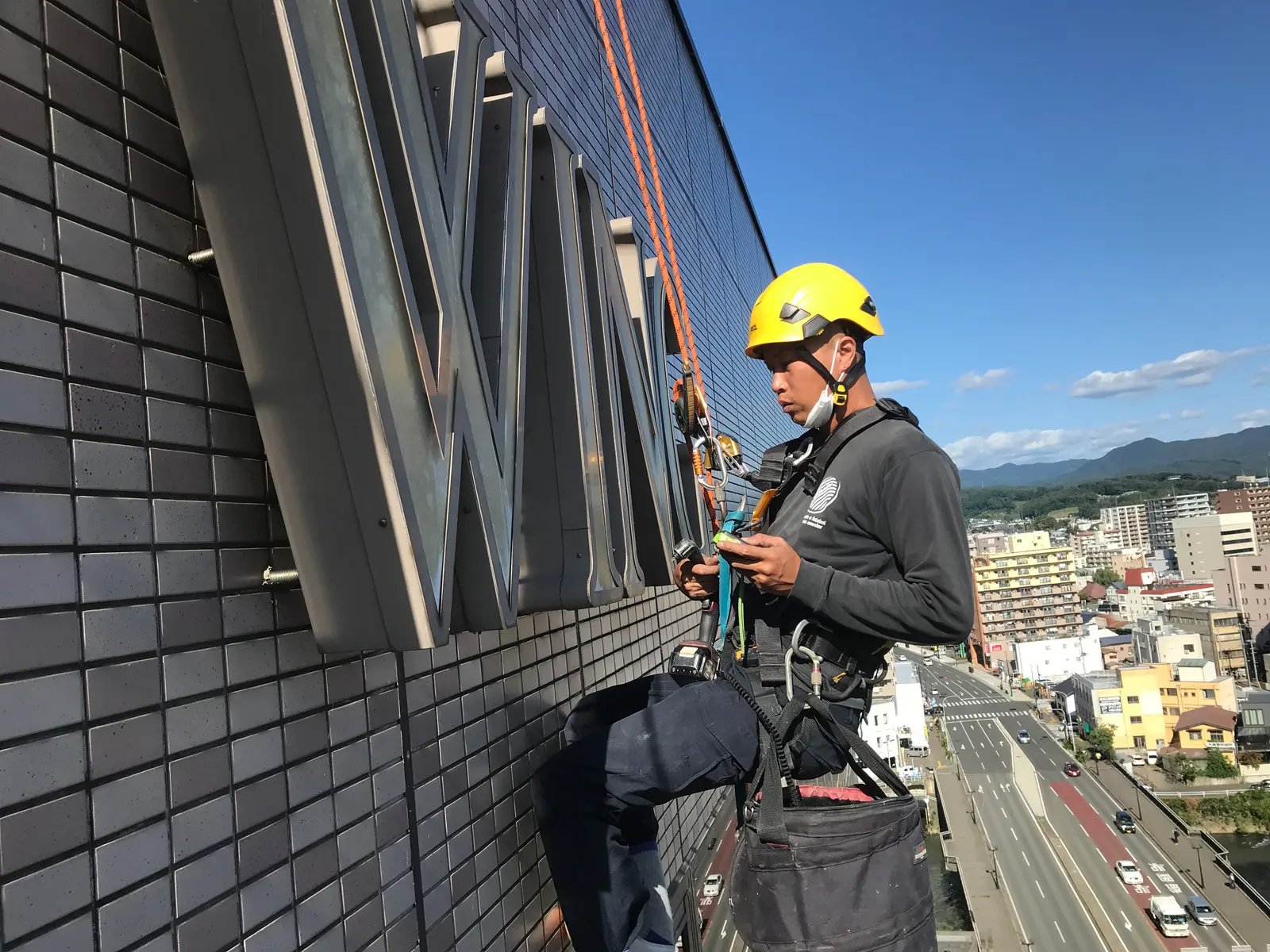

チャンネル文字(立体文字)
チャンネル文字は、文字一つ一つを立体的に加工して、壁面に直接取り付ける看板です。高級感があって、ブランドイメージを重視する企業に人気があります。
構造的特徴
文字ごとに個別固定
チャンネル文字は、各文字が独立していて、それぞれ個別に壁面に固定します。そのため、文字数が多いほど、施工の手間が増えるんです。
配線が複雑
各文字にLED照明が内蔵されているため、全ての文字に配線が必要です。配線を目立たせないための工夫が求められます。
固定方法
文字サイズ・重量に応じたアンカー本数
文字のサイズと重量によって、必要なアンカーの本数が変わります。
アンカー本数の目安
| 文字サイズ | 重量 | アンカー本数 |
|---|---|---|
| H300mm以下 | 〜3kg | 2本 |
| H300〜600mm | 3〜10kg | 3〜4本 |
| H600〜1,000mm | 10〜30kg | 4〜6本 |
| H1,000mm以上 | 30kg以上 | 6本以上 |
スタッドボルト(寸切りボルト)による固定
チャンネル文字は、スタッドボルトで固定します。両端にネジ山があるボルト(長さ100〜200mm)で、一方を壁面に固定し、もう一方で文字を固定します。
施工手順は、壁面に穴あけ(M8またはM10)、ケミカルアンカーでスタッドボルトを固定(スタッドボルトが壁から突き出した状態になる)、文字本体の穴にスタッドボルトを通す、ナットで文字を固定、という流れです。
施工フロー
STEP 1:文字位置の精密墨出し
チャンネル文字は、文字間隔や高さが少しでもずれると、見た目の印象が大きく損なわれます。精密な墨出しが必要なんです。
デザイン図面を実寸大に印刷して、各文字の型紙を作成します。型紙を壁面に仮止めして全体のバランスを確認し、型紙上のボルト位置にマーキングします。
STEP 2:スタッドボルトの取付
マーキング位置に穴あけして、スタッドボルトをケミカルアンカーで固定します。24時間養生します。
STEP 3:文字本体の取付
ロープアクセスで各文字を吊り上げて、文字の穴にスタッドボルトを通します。ナットで文字を固定して、水準器で文字が水平か確認します。
STEP 4:配線処理
チャンネル文字の配線は、美観を損なわないよう、以下の方法で処理します。
1. 壁内配線(先行配線)
最も美しい方法は、壁内に配線を通す方法です。建物の建築時または外壁改修時に施工して、壁内に配管(PF管、CD管)を通し、各文字の背面位置に配線を引き出します。文字取付後、配線を接続します。
2. 文字背面での結線
壁内配線ができない場合、文字の背面で配線を接続します。文字の背面(壁との隙間5〜10mm)に配線を這わせて、各文字の背面で配線を接続し、ケーブルクランプで固定します。
3. モール配線
やむを得ない場合、モール(配線カバー)を使用します。文字の下部または上部に配線を這わせて、配線をモールで覆います。モールを壁の色に合わせて塗装します。
STEP 5:防水シーリング
文字と壁の隙間をシーリング材で埋めて、スタッドボルト周辺をシーリングします。
施工時間:0.5〜1日/文字(文字数により変動)
費用相場
文字1個あたりの費用:3〜10万円
内訳
- 文字本体製作費:2〜6万円
- 施工費(ロープアクセス):1〜3万円
- 電気工事費:0.5〜1万円
例:10文字の場合:30〜100万円
看板撤去・廃棄の実務と注意点
看板の撤去は、設置以上に慎重な作業が必要です。老朽化した看板は、撤去作業中に突然落下するリスクがあって、作業員や通行人に危害を及ぼす可能性があります。また、撤去後の産業廃棄物処理も、法律に基づいた適正な処理が求められるんです。
この章では、安全な撤去作業の手順と、産業廃棄物としての適正処理、撤去後の外壁復旧について解説します。
撤去工事の安全対策
看板撤去工事で最も重要なのは、落下防止です。老朽化した看板は、固定部分が腐食・劣化していて、わずかな振動で落下する危険があります。
落下養生
撤去作業中に看板や部材が落下しても、地上の通行人に危害が及ばないよう、養生を徹底します。
落下養生の方法
1. 防護ネットの設置
看板の直下、地上1〜2m の高さに設置します。ネット仕様は、ポリエチレン製(耐候性あり)で、目開き5〜10mm(小さな部品も受け止める)、1m²あたり500kg以上の耐荷重です。
固定方法は、建物の外壁にアンカーボルトで固定して、ネットの四隅および中間部分を固定します。たるみを持たせて、落下物の衝撃を吸収するようにします。
2. 防護シートの設置
看板が地上近くにある場合(地上高10m以下)は、防護シートで覆います。ターポリン(防炎加工)で厚み0.5〜1.0mmのシートを使って、看板を完全に包み込んでロープで縛って固定します。
3. 地上の通行止めエリア設定
撤去作業中は、看板の直下エリアを通行止めにします。通行止め範囲は看板の直下±5m以上で、工事中・立入禁止の看板を設置して、カラーコーンで通行止めエリアを明示します。誘導員を配置(公道の場合は必須)します。
公道を通行止めにする場合、所轄警察署に道路使用許可申請が必要です。申請から許可まで1〜2週間かかります。
撤去手順
看板撤去は、以下の手順で慎重に行います。
STEP 1:電源の遮断
撤去作業中の感電事故を防ぐため、電源を遮断します。看板専用のブレーカーをOFFにして、テスター(検電器)で配線に電圧がかかっていないことを確認します。電源配線を切断して、絶縁処理します。
電気工事は、電気工事士の資格が必要なんです。
STEP 2:看板本体の固定解除準備
老朽化した看板は、固定を解除した瞬間に落下する危険があるので事前に看板を仮固定します。
仮固定の方法
ロープアクセス作業員が、看板にワイヤーロープを取り付けて、ワイヤーの一方を建物の固定点(屋上の手すりなど)に固定します。看板が落下しても、ワイヤーで支えられる状態にします(ワイヤーロープによる吊り)。
重量のある看板(100kg以上)は、チェーンブロック(手動ウインチ)で吊ります。看板の重量を少しずつワイヤーに移しながら、固定を解除します(チェーンブロックの使用)。
STEP 3:看板本体の固定解除
看板本体を固定しているボルト・ナットを取り外します。錆びて固着している場合、浸透潤滑剤(CRC556など)を使用します。それでも外れない場合、グラインダーで切断します。
ワイヤーロープで看板を支えながら、固定金具から外します。看板が傾いたり揺れたりしないよう、複数の作業員で協力します。
STEP 4:看板の荷下ろし
撤去した看板を地上まで安全に降ろします。
ロープアクセスによる降下
小型看板(〜50kg)なら、作業員が看板を抱えて、ロープで降下します。中型看板(50〜200kg)は、看板をワイヤーロープで吊って、滑車システムで地上まで降下し、地上の作業員が看板を受け取ります。大型看板(200kg以上)は、看板を分割して、小さなパーツごとに降下します(または、クレーンで吊り下ろし)。
STEP 5:アンカー撤去
看板を取り外した後、アンカーボルトを撤去します。
ボルトカッターでアンカーボルトを根元で切断したり、グラインダーで金属製アンカーを切断したりします。ケミカルアンカーの場合、ハンマーで叩いて引き抜くこともありますが、困難な場合が多いんです。
アンカーが外壁から突き出したままだと、通行人がぶつかる危険があるため、必ず壁面と同じ高さまで切断します。
STEP 6:外壁の補修・塗装
アンカー跡を補修して、外壁を元の状態に復旧します。
撤去工事の安全管理
作業前の安全ミーティング
全作業員で撤去手順を確認して、老朽化した部分や落下リスクのある箇所を共有します(作業手順の確認、危険箇所の共有)。各作業員の役割を明確にして、事故発生時の連絡先や避難経路を確認します(役割分担、緊急時の対応)。
保護具の着用
ヘルメット(落下物から頭部を保護)、安全靴・鉄板入り(落下物から足を保護)、耐切創手袋(鋭利な金属片から手を保護)、安全帯・ハーネス(墜落防止・ロープアクセス作業員)を着用します。
産業廃棄物としての適正処理
撤去した看板は、産業廃棄物として適正に処理する義務があります。
看板の廃棄物分類
看板は複数の素材で構成されているため、素材ごとに分別して廃棄します。
看板の廃棄物分類
| 部材 | 廃棄物の種類 | 具体例 |
|---|---|---|
| フレーム(骨組み) | 金属くず | 鉄骨、アルミフレーム |
| 面板 | 廃プラスチック | アクリル板、塩ビシート |
| 照明器具 | ガラスくず・陶磁器くず | 蛍光灯、LEDモジュール |
| 配線 | 金属くず | 銅線(被覆を剥いで分別) |
| 取付金具 | 金属くず | ステンレス金具、ボルト・ナット |
| シーリング材 | 廃プラスチック | シリコン、ウレタン |
| 混合物 | 混合廃棄物 | 分別困難な部材 |
金属とプラスチックをできる限り分別することで、リサイクル率が向上して、処分費用も削減できます。蛍光灯(水銀含有)は、別途水銀使用製品産業廃棄物として処理する必要があります(分別のポイント)。
マニフェスト制度
産業廃棄物を処分する際は、産業廃棄物管理票(マニフェスト)を発行する義務があります。
マニフェスト制度とは
産業廃棄物が、排出事業者(看板撤去を依頼した施主)→ 収集運搬業者 → 処分業者 という流れで適正に処理されたことを証明する制度です。
マニフェストの種類
1. 紙マニフェスト
7枚複写の伝票を使用して、各業者が伝票に記入し、排出事業者に返送します。排出事業者は5年間保管します。
2. 電子マニフェスト
インターネット上で管理します。JWNET(日本産業廃棄物処理振興センター)のシステムを使用して、ペーパーレスで管理が簡単です。
マニフェストの発行手順
STEP 1:排出事業者がマニフェストを交付
撤去工事を発注した施主(排出事業者)が、収集運搬業者にマニフェストを交付します。記載内容は、廃棄物の種類(金属くず、廃プラスチックなど)、廃棄物の数量(重量または体積)、排出事業者の情報(会社名、住所、連絡先)、収集運搬業者の情報、処分業者の情報です。
STEP 2:収集運搬業者が廃棄物を運搬
収集運搬業者は、廃棄物を処分業者に運搬して、マニフェストのB2票を排出事業者に返送します。
STEP 3:処分業者が廃棄物を処分
処分業者は、廃棄物を処分(または中間処理)して、マニフェストのD票を排出事業者に返送します。
STEP 4:排出事業者がマニフェストを保管
排出事業者は、返送されたマニフェスト(B2票、D票)を5年間保管します。
マニフェストが期限内(90日以内)に返送されない場合、排出事業者は都道府県に報告する義務があります。これは、不法投棄を防止するための制度なんです。
収集運搬業者・処分業者の選定
産業廃棄物の収集運搬・処分は、許可を持った業者に依頼する必要があります。
許可の種類は、産業廃棄物収集運搬業許可(都道府県知事または政令市長が交付)と産業廃棄物処分業許可(都道府県知事または政令市長が交付)です。
許可の確認方法は、業者に許可証のコピーを提示してもらうか、都道府県のウェブサイトで許可業者リストを確認します。
無許可業者に依頼した場合
無許可業者に廃棄物処理を依頼すると、排出事業者(施主)も罰則の対象になります。罰則は5年以下の懲役または1,000万円以下の罰金(廃棄物処理法 第25条)です。無許可業者が不法投棄した場合、排出事業者にも撤去費用の負担義務があります。
撤去費用
看板撤去の費用は、看板のサイズ、高所作業方法、廃棄物量によって異なります。
撤去費用の目安
| 看板の種類 | サイズ | 撤去作業費 | 廃棄物処分費 | 合計 |
|---|---|---|---|---|
| 袖看板 | W1,200×H600 | 10〜20万円 | 3〜5万円 | 13〜25万円 |
| 屋上看板 | W3,000×H2,000 | 30〜60万円 | 10〜20万円 | 40〜80万円 |
| 壁面看板 | W5,000×H1,500 | 20〜40万円 | 8〜15万円 | 28〜55万円 |
| チャンネル文字 | 10文字 | 15〜30万円 | 3〜5万円 | 18〜35万円 |
費用に含まれるもの
撤去作業費(ロープアクセス、養生、荷下ろし)、廃棄物の収集運搬費、廃棄物の処分費、マニフェスト発行費、アンカー撤去費が含まれます。
費用に含まれないもの
外壁の補修・塗装費(別途見積もり)、クレーン使用料(クレーンを使用する場合、15〜30万円)は別途です。
撤去後の外壁復旧
看板を撤去した後、外壁にはアンカー跡や塗装の色あせが残ります。外壁を元の状態に復旧することで、建物の美観を保つんです。
アンカー跡の補修
アンカーボルトを撤去した後、穴が残ります。この穴を補修します。
補修方法
1. 穴埋め(モルタル)
RC造、コンクリートブロックの場合、モルタルで穴を埋めます。穴の内部をブラシで清掃して、プライマー(下地処理剤)を塗布、モルタルを穴に充填します。コテで表面を平らにして、24時間以上養生します。
2. 穴埋め(エポキシ樹脂)
小さな穴(φ10mm以下)の場合、エポキシ樹脂で補修します。穴の内部を清掃して、専用の注入器で樹脂を注入します。6〜12時間硬化を待って、サンドペーパーで表面を平らにします。
3. 穴埋め(ALC用補修材)
ALC外壁の場合、ALC専用の補修材を使用します。穴の内部を清掃して、ペースト状の補修材を充填します。コテで表面を平らにして、24時間以上養生します。
塗装(既存外壁と色合わせ)
アンカー跡を補修した後、塗装して既存外壁と色を合わせます。
塗装手順
STEP 1:既存外壁の色確認
既存外壁の一部をサンプリング(小さな破片を採取)して、塗料メーカーに色見本を持ち込んで調色を依頼します。
STEP 2:下地処理
補修箇所の汚れ・油分を除去して、下塗り材(プライマー)を塗布し、塗料の密着性を向上させます。
STEP 3:塗装
塗料の種類は、ウレタン塗料(一般的、耐候性良好)、シリコン塗料(耐候性高い、やや高価)、フッ素塗料(耐候性最高、高価)があります。
塗装方法は、ローラー塗装(小面積の補修に適している)やスプレー塗装(広範囲の塗装に適している)です。塗り回数は2〜3回(下塗り→中塗り→上塗り)です。
STEP 4:養生・乾燥
各塗装後、4〜6時間乾燥させます。最終塗装後、24時間以上養生します。
色合わせの難しさ
既存外壁は、紫外線や雨風で経年劣化していて、新品の塗料と完全に同じ色にすることは困難なんです。対策として、看板があった部分だけでなく、周辺も含めて広範囲を塗装することで、色の違いを目立たなくする方法(対策1:広範囲を塗装)や、外壁全体を塗装する方法(対策2:全面塗装・外壁塗装のリニューアル)があります。
シーリング跡の除去
看板と外壁の隙間に施工されていたシーリング材を除去します。
除去方法
1. カッターナイフで切断
シーリング材をカッターナイフで切断して、手で剥がします。
2. シーリング材除去剤の使用
頑固なシーリング材は、専用の除去剤を使用します。除去剤を塗布して、10〜15分待ちます。シーリング材が柔らかくなったら、スクレーパーで剥がします。
3. 清掃
シーリング材を除去した後、外壁表面を清掃します。
新規シーリング(必要に応じて)
看板を撤去した箇所が、外壁の継ぎ目や窓周りの場合、新規にシーリングを施工します。
変成シリコン系またはシリコン系のシーリング材を選定して、プライマー塗布、マスキングテープで養生、シーリング材の充填、ヘラで平滑化、マスキングテープ除去、養生(24時間)という手順で施工します。
外壁復旧の費用
外壁復旧費用の目安
| 作業内容 | 費用 |
|---|---|
| アンカー跡の補修(モルタル) | 3,000〜5,000円/箇所 |
| アンカー跡の補修(エポキシ樹脂) | 2,000〜3,000円/箇所 |
| 塗装(部分補修) | 1〜3万円/m² |
| 塗装(全面塗装) | 3,000〜6,000円/m² |
| シーリング除去 | 500〜1,000円/m |
| シーリング新規施工 | 800〜1,500円/m |
外壁復旧費用は、撤去費用に含まれていないことが多いため、見積もり時に確認が必要です。
まとめ:撤去工事は安全対策と適正処理が必須
看板の撤去工事では、以下の3点がポイントです。
安全対策の徹底として、落下養生(防護ネット、防護シート、通行止め)、仮固定による落下防止、専門業者への委託が必要です。
産業廃棄物の適正処理として、素材ごとに分別、マニフェストの発行と保管(5年間)、許可を持った収集運搬業者・処分業者に依頼することが求められます。
外壁の復旧として、アンカー跡の補修(モルタル、エポキシ樹脂)、塗装による色合わせ、シーリング材の除去と新規施工を行います。
撤去工事は、専門知識と経験が必要です。無資格者や経験の浅い業者に依頼すると、事故や不法投棄のリスクがあります。必ず、実績のある専門業者に依頼しましょう。
新規設置におけるデザイン・視認性・法規制
看板を新規に設置する際は、デザイン性と視認性の両立、法規制の遵守、メンテナンス性の確保など、多くの要素を考慮する必要があります。この章では、看板設置の計画段階で検討すべきポイントを解説します。
設置位置の最適化
看板の効果を最大限に引き出すには、設置位置が極めて重要です。どれだけ美しいデザインの看板でも、設置位置が不適切だと、通行人や車から見えず、集客効果が得られません。
視認性の確認
視認性とは
看板が見える・読める・理解できる状態を指します。視認性には、発見性(看板の存在に気づくか)、認識性(文字や図形が読めるか)、理解性(内容が理解できるか)の3つの要素があります。
歩行者・ドライバーの視線高さ
看板を見る人の視線高さを考慮することが重要です。
歩行者の視線高さ
平均的な視線高さは地上1.4〜1.6m(成人の目の高さ)で、最も見やすい範囲は地上1.0〜2.5mです。見上げる角度は30度以内が理想で、それ以上だと首が疲れるんですよね。
具体例
地上2階(高さ4m)に看板を設置する場合、歩行者は看板から5m以上離れないと、見上げる角度が30度を超えてしまいます。
距離 = 高さ / tan(30°) = 4m / 0.577 = 6.9m
つまり、地上2階の看板は、約7m離れた位置から見上げるのが最も見やすい角度なんです。
ドライバーの視線高さ
視線高さは地上1.0〜1.2m(車内からの目の高さ)です。視認距離は、一般道(時速40km)で約50〜80m手前から看板を発見、高速道路(時速80km)だと約150〜200m手前から看板を発見します。
文字の大きさは、一般道で文字高さ300mm以上、高速道路で文字高さ600mm以上が必要です。
視認性を高めるポイント
コントラストの確保として、背景と文字の色のコントラストを高くします。昼間だけでなく、夜間(照明時)のコントラストも確認が必要です。
文字の大きさは、視認距離に応じた適切な文字サイズにします。一般的な目安は、文字高さ(mm)= 視認距離(m)× 3〜5です。
周囲の障害物として、樹木、電柱、他の看板など、視界を遮る障害物がないか確認します。季節による変化(夏は樹木の葉が茂る)も考慮します。
周辺建物との干渉
看板が周辺の建物や構造物と干渉していないか確認します。
確認項目は、隣接建物の窓(看板が隣の建物の窓を塞いでいないか)、日照(看板が隣の建物の日照を妨げていないか)、避難経路(看板が非常階段や避難経路を塞いでいないか)、電線・電話線(看板が電線や電話線に接触していないか)です。
特に、隣接建物の窓を塞ぐと、民事上のトラブルになる可能性があります。事前に隣接建物の所有者に説明して、了承を得ることが重要です。

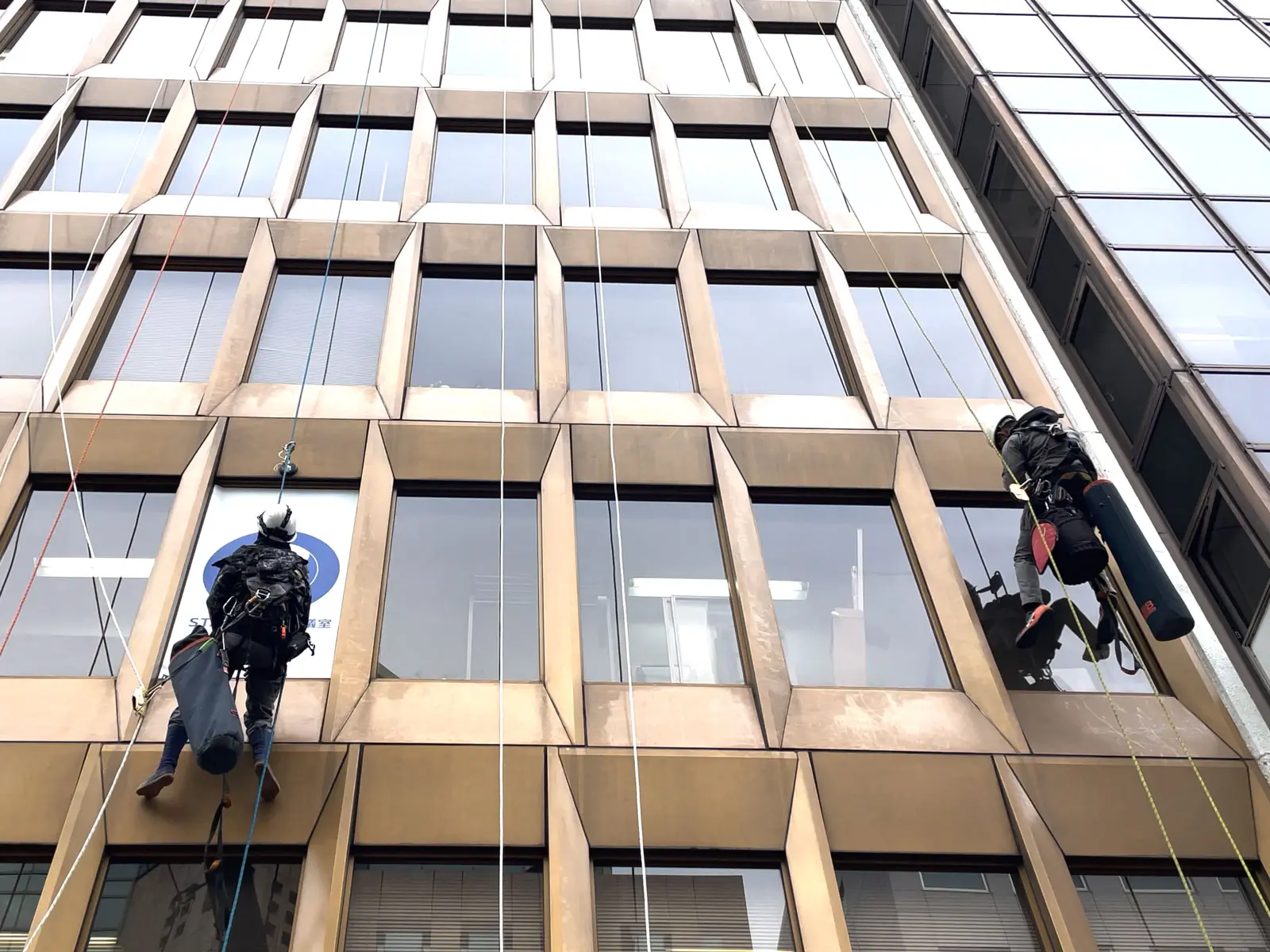

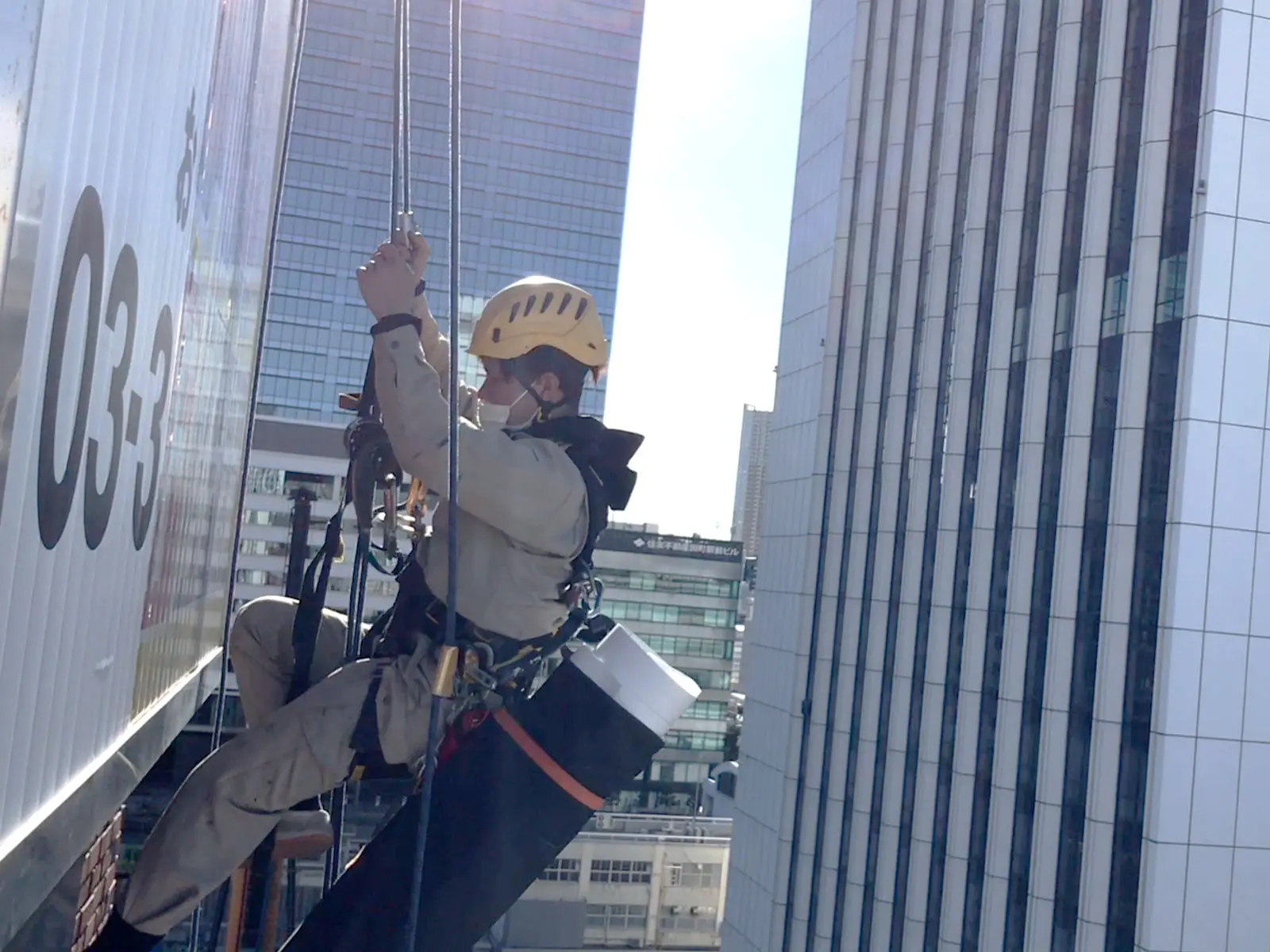

ロープアクセスによる位置調整
ロープアクセスを使用することで、看板の設置位置を柔軟に調整できます。
仮設置による視認性の確認
ロープアクセスなら、看板を本固定する前に、仮設置して視認性を確認できるんです。
手順は、看板をワイヤーロープで仮固定して、地上から歩行者・ドライバーの視点で視認性を確認します。視認性が不十分な場合、看板の位置を上下左右に微調整して、最適な位置が決まったらアンカーボルトで本固定します。
足場やクレーンでは困難
足場やクレーンを使用すると、一度設置してしまうと位置調整が困難です。ロープアクセスなら、その場で柔軟に調整できるため、最適な視認性を実現できます。
微調整の範囲は、上下方向±500mm程度、左右方向±300mm程度、角度±5度程度です。わずか数十センチの位置調整で、視認性が大きく変わることがあります。ロープアクセスによる微調整が、看板の効果を最大化します。
法規制の確認
看板を設置する際は、複数の法律・条例を遵守する必要があります。違反すると、行政指導や罰則の対象になるだけでなく、看板の撤去を命じられることもあります。
屋外広告物条例
屋外広告物条例とは
都道府県または市区町村が定める条例で、屋外広告物(看板)の設置を規制しています。
規制内容
禁止地域・禁止物件として、文化財周辺、景観地区、住居専用地域などでは看板の設置が禁止または制限されます。道路標識、信号機、ガードレールなどへの看板設置は禁止です。
許可地域は、商業地域、工業地域などでは許可を得れば設置可能です。許可基準として、サイズ、色彩、デザインなどの制限があります。
サイズの制限は、表示面積の上限(例:壁面看板は壁面積の1/5以内)や、高さの制限(例:建物の高さを超えない)があります。
色彩の制限として、使用できる色の制限(例:原色の使用を制限、彩度の上限)があって、景観地区では周辺環境と調和する色彩を求められます。
許可申請の手順
STEP 1:事前相談
設置予定地の自治体(都道府県または市区町村)の屋外広告物担当窓口に相談します。設置場所が許可地域か確認して、サイズ、色彩、デザインの制限を確認します。
STEP 2:申請書類の準備
屋外広告物許可申請書、位置図(設置場所を示す地図)、配置図(建物と看板の位置関係)、立面図(看板の高さ、サイズ)、デザイン図(色彩、文字内容)、構造図(看板の構造、固定方法)、周辺の写真、土地・建物の使用承諾書(所有者が異なる場合)を準備します。
STEP 3:申請
申請書類を自治体の窓口に提出します。
STEP 4:審査
自治体が申請内容を審査します。審査期間は2〜4週間で、不備があれば補正を求められます。
STEP 5:許可証の交付
審査が通ると、許可証が交付されます。許可期間は通常3年(自治体により異なる)で、許可期間終了前に更新申請が必要です。
STEP 6:許可証の表示
看板に許可証番号を表示します(義務)。看板の隅に小さなプレートを取り付けて、許可番号と許可年月日を記載します。
許可手数料は、申請時に必要です(例:東京都では、1m²あたり500〜1,000円程度)。
違反した場合の罰則は、行政指導(看板の撤去命令、改修命令)、罰則(50万円以下の罰金・自治体により異なる)、許可の取り消し(他の看板の許可も取り消される可能性)があります。
建築基準法
工作物確認申請
高さ4mを超える看板は、建築基準法の工作物に該当して、工作物確認申請が必要です。
申請が必要な看板は、地上からの高さが4mを超える看板(屋上看板、高層ビルの壁面看板など)や、防火地域・準防火地域では高さ3mを超える看板です。
工作物確認申請の手順
STEP 1:構造計算書の作成
建築士(一級または二級)が構造計算書を作成します。荷重の算定(自重、風圧荷重、地震荷重)、応力計算、断面検定、基礎の検討を行います。
STEP 2:申請書類の準備
工作物確認申請書、構造計算書、設計図(配置図、立面図、構造図)、使用材料表を準備します。
STEP 3:申請
特定行政庁(市区町村または都道府県)の建築指導課に申請します。
STEP 4:審査
審査期間は2〜4週間で、構造計算が適切か、建築基準法に適合しているか審査されます。
STEP 5:確認済証の交付
審査が通ると、確認済証が交付されます。
STEP 6:施工
確認済証が交付された後、施工を開始します。
STEP 7:完了検査
施工完了後、完了検査を受けます。設計図通りに施工されているか確認して、検査に合格すると検査済証が交付されます。
費用は、構造計算書作成費10〜20万円、申請手数料5〜10万円です。
道路占用許可
道路占用許可とは
道路上空に看板が突き出す場合(袖看板など)、道路管理者に道路占用許可を申請します。
申請先は、国道・都道府県道なら国土交通省または都道府県の道路管理事務所、市区町村道なら市区町村の道路管理課、私道なら所有者の許可が必要です。
許可基準は、地上からの高さは車道で4.5m以上、歩道で2.5m以上(道路法第32条)、突き出し長さは道路幅の1/3以下(自治体により異なる)、風速40m/sに耐える構造が求められます。
申請書類は、道路占用許可申請書、位置図・平面図・立面図、構造図、周辺の写真です。
申請手順は、申請書類を道路管理者に提出して、審査(2〜4週間)、許可証の交付という流れです。
占用料は年間数千円〜数万円(自治体により異なる)で、道路の種類(国道、都道府県道、市区町村道)や占用面積によって変動します。
許可期間は通常5年で、期間満了前に更新申請が必要です。
その他の法規制
消防法
避難経路を塞ぐ看板は設置不可です。防火対象物(飲食店、ホテルなど)では、防炎材料の使用が義務付けられる場合があります。
電波法
看板が電波障害を引き起こす場合、対策が必要です。特に、金属製の大型看板は、テレビ・ラジオの電波を遮ることがあります。
民法(相隣関係)
隣地の日照、通風、眺望を著しく妨げる看板は、民事上のトラブルになる可能性があります。事前に隣地所有者に説明して、了承を得ることが望ましいんです。
デザインと施工の両立
看板のデザインは、視認性と美観を両立させることが重要です。ただ、デザイン優先で施工性やメンテナンス性を無視すると、後々トラブルになります。
デザイン優先時の注意点
デザイナーの要望と施工上の制約
デザイナーは、美しいデザインを追求しますが、施工上の制約を理解していないことがあります。施工業者とデザイナーが連携して、実現可能なデザインに調整することが重要なんです。
よくある問題
1. 複雑な形状
複雑な形状の看板は、製作費が高くて、施工も困難です。シンプルな形状に変更するか、分割して製作する方法があります。
2. 固定点が少ない
デザイン上、固定点を目立たせたくないため固定点を減らすと、強度不足になります。目立たない位置に固定点を追加するか、固定金具を小型化する方法があります。
3. メンテナンス不可能な構造
LED交換やクリーニングができない構造だと困ります。メンテナンス用の開口部を設けるか、分解可能な構造にする必要があります。
強度計算を怠らない
デザイン性を追求するあまり、強度計算を怠ると、台風や地震で看板が落下・倒壊する危険があります。
必ず実施すべき強度計算は、風圧荷重(風速40m/s・台風に耐えられるか)、地震荷重(震度6強の地震に耐えられるか)、固定強度(アンカーボルトの引き抜き強度が十分か)、材料強度(フレーム、支柱の材料が十分な強度を持つか)です。
構造計算は専門家に依頼します。建築士(一級または二級)や構造設計一級建築士(大規模な看板の場合)です。
メンテナンス性を確保
看板は、設置後も定期的なメンテナンスが必要です。メンテナンスしやすい構造にすることで、長期的なコストを削減できます。
メンテナンスしやすい構造
LED交換が容易なように、看板の背面または側面に開口部を設けて、工具なしで開閉できる構造(マグネット式、スライド式)にします。
クリーニングしやすいように、看板表面に凹凸が少なく、汚れがつきにくい素材(アクリル、塩ビ)を使います。
配線点検が容易なように、配線を点検できる開口部を設けて、配線を結束バンドで固定せず、着脱可能なクリップで固定します。
メンテナンス頻度の目安は、クリーニング年1〜2回、LED点灯確認毎月、配線・固定部分の点検年1回、詳細点検(ロープアクセス)3年に1回です。
ロープアクセスの柔軟性
ロープアクセスは、複雑な形状の看板にも対応できます。
ロープアクセスが得意な看板は、不規則な形状(曲面、立体的な形状)、狭小地(足場が組めない、クレーンが入らない場所)、高所(地上高30m以上の超高所)、既存建物への影響最小化(外壁を傷つけない施工)です。
デザインの自由度が高まる
ロープアクセスなら、足場やクレーンでは施工困難な場所にも看板を設置できるため、デザインの自由度が高まります。
例えば、ビルの角(コーナー)に看板を設置したり、曲面の外壁に看板を設置したり、突起物(庇、バルコニー)の下に看板を設置したりできます。
本記事のまとめ
種類別の設置・施工フロー
袖看板は片持ち梁構造で風圧荷重に注意が必要、道路占用許可が必要です。屋上看板は自立式で基礎工事が必要、構造計算書の作成(高さ4m超)が必要です。壁面看板は外壁への固定で防水処理が重要、外壁を傷つけない施工が求められます。チャンネル文字は文字ごとに個別固定で、配線処理が複雑、精密な墨出しが必要です。
それぞれの看板に最適な固定方法、施工フローを理解することで、安全で長持ちする看板を実現できます。
撤去・廃棄の実務
安全対策として、落下養生、仮固定が必要です。産業廃棄物処理は、素材ごとに分別、マニフェストの発行と保管(5年間)、許可業者に依頼します。外壁復旧は、アンカー跡の補修、塗装、シーリング処理を行います。
撤去工事は、設置工事以上に危険が伴います。専門業者に依頼して、安全対策と適正処理を徹底しましょう。
デザイン・視認性・法規制
視認性の確保として、歩行者・ドライバーの視線高さ、周辺障害物の確認、ロープアクセスによる位置調整が重要です。法規制の遵守は、屋外広告物条例(許可申請)、建築基準法(工作物確認申請)、道路占用許可です。デザインと施工の両立は、強度計算、メンテナンス性、ロープアクセスの柔軟性がポイントです。
法規制を遵守して、視認性とデザインを両立させることで、集客効果の高い看板を実現できます。
グローアップの強み:あらゆる看板タイプに対応
看板のグローアップでは、500件以上の高所看板工事の実績があって、あらゆる種類の看板に対応できます。
対応可能な看板は、袖看板、屋上看板、壁面看板、チャンネル文字、大型看板(W10m以上)、超高所看板(地上高50m以上)、複雑な形状の看板(曲面、立体、不規則形状)、狭小地・足場が組めない場所の看板です。
ワンストップ対応として、現地調査、デザイン提案、法規制の申請代行、製作、施工(ロープアクセス)、電気工事、定期メンテナンス、撤去、廃棄まで一貫して対応します。
全てのロープアクセス作業員が、第二種電気工事士以上の資格を保有しています。看板の設置から電気工事まで、一貫して対応できます(電気工事士×ロープアクセス)。
無料相談・お見積もり
看板の設置・撤去でお困りの際は、お気軽にご相談ください。
看板工事のプロフェッショナルとして、安全で確実な施工をお約束します。どんな場所、どんな種類の看板でも、最適な工法で対応させていただきます。
